防爆手动报警按钮防爆手动报警按钮安装于易燃易爆场所的公共区域，当人工确认火灾事故发生后，按下按钮上的有机玻璃片，手动报警按钮将报警信号通过探测总线传输给报警控制器，报警控制器发出声光报警信号。该按钮采用隔爆的防爆设计方式，可以直接与PA1000系列火灾报警控制器配套使用。J—SAB—M—PA1231为N+1线制，按钮结构设计合理，造型美观，有效抵御灰尘污染和潮湿空气影响。

按钮的布线：用一字螺刀将按钮的前面盘取下，然后松开按钮面板的固定螺丝，将按钮的面板从按钮的防爆壳体上取下，最后松开按钮防爆外壳的固定螺丝，打开按钮的隔爆腔，按照J—SAB—M—PA1231接线示意图的接线方法接好按钮，本系统总线回路采用2总线制，不分极性。接线时两根探测总线不分极性分别压接在按钮线路板的L1，L2端(接线方式参见图24 J—SAB—M—PA1231布线示意图)。连线接好后，将按钮的防爆上盖上好，防爆面紧固螺钉应均匀拧紧，注意防爆面不要夹杂导线或其它异物。然后依次固定按钮的面板及按钮的前面盘。

开通调试：在确保线路连接准确无误的情况下方可上电开通调试，对控制器上电后，进行记录操作(详见控制器使用说明)，核查登记记录，通电监视状态下，正常时可看到确认灯微闪亮，报警时确认灯闪亮，闪亮周期为3秒左右。无误后即可进行报警模拟试验。注：(1)按钮若未登记，则不能报故障和火警。(2)登记结果断电保持，不受掉电影响。四、注意事项 1、严禁在易燃易爆场所带电拆卸。2、安装时不要损伤防爆面，并保持其清洁。防爆面紧固螺钉应均匀拧紧，注意防爆面不要夹杂导线或其它异物。3、探测总线应与强电磁场导体分开敷设，如无法避开，探测总线电缆应采用带屏蔽线的铠装电缆，并确保屏蔽线接地良好。4、长期使用要定期检测按钮的性能是否完好，如失效或损坏时要由专业人员进行维修。

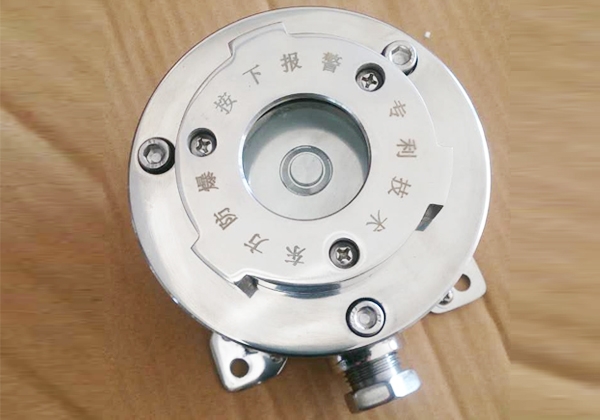

防爆手动报警按钮
